Phénakistiscope

Je vous propose une modélisation d’une invention bien belge : le phénakistiscope. Wikipédia va nous aider à définir l’objet en question. Le phénakistiscope (mot formé du grec phenax -akos, « trompeur », et skopein, « examiner ») est un jouet optique donnant l’illusion du mouvement attribué à la persistance rétinienne. Il a été inventé par le Belge Joseph Plateau en 1832.

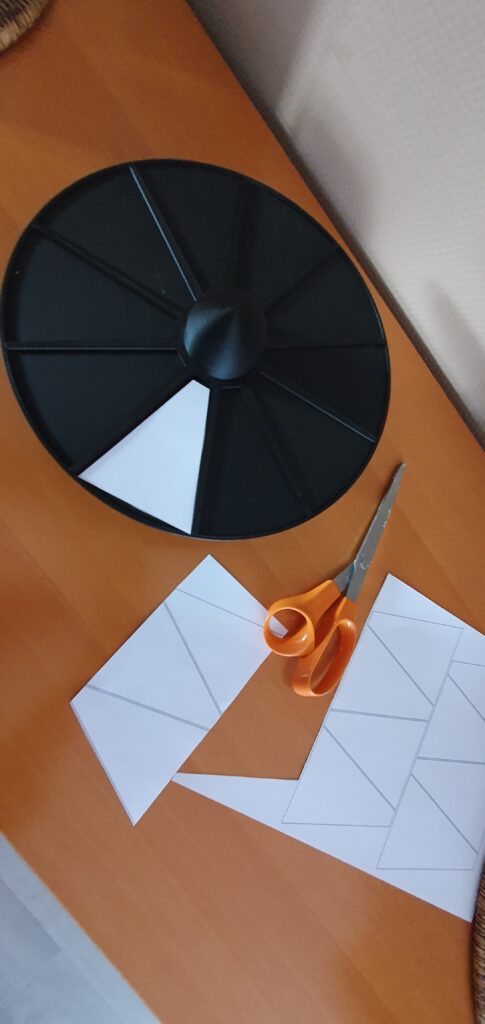

J’ai fait en sorte que le modèle ne demande pas de paramétrages compliqués pour l’impression 3D. L’impression de cette conception ne demande aucune génération de support. Vous trouverez sur cette page mes fichiers en accès libre (sous licence) et le document avec les gabarits pour les zones de dessin.

Présentation

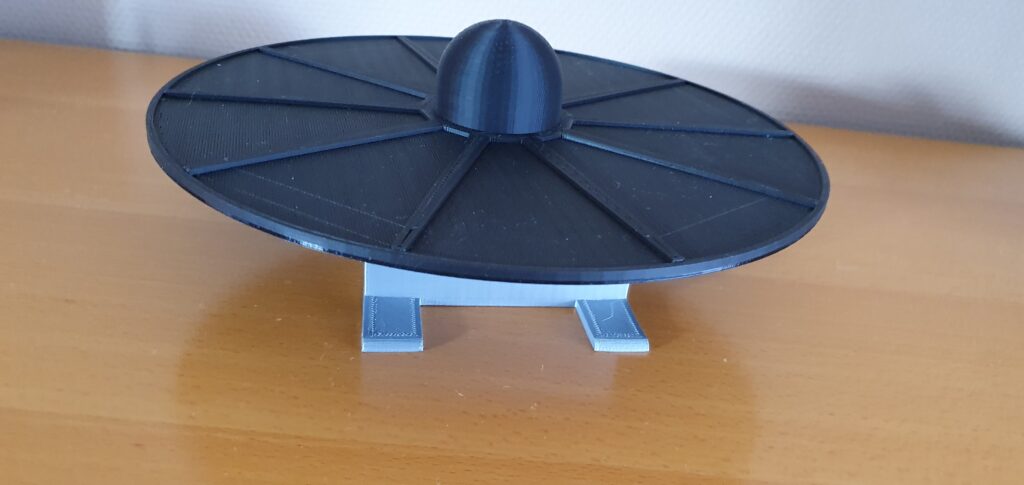

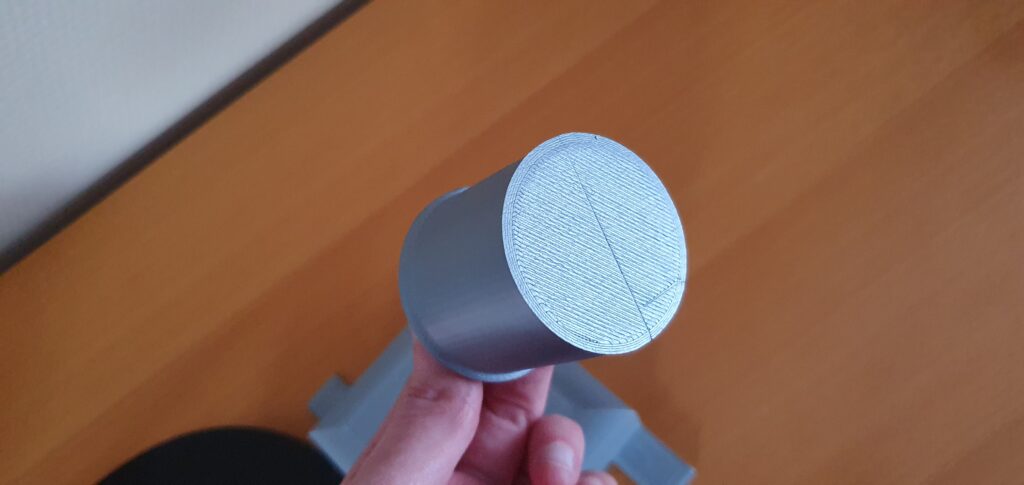

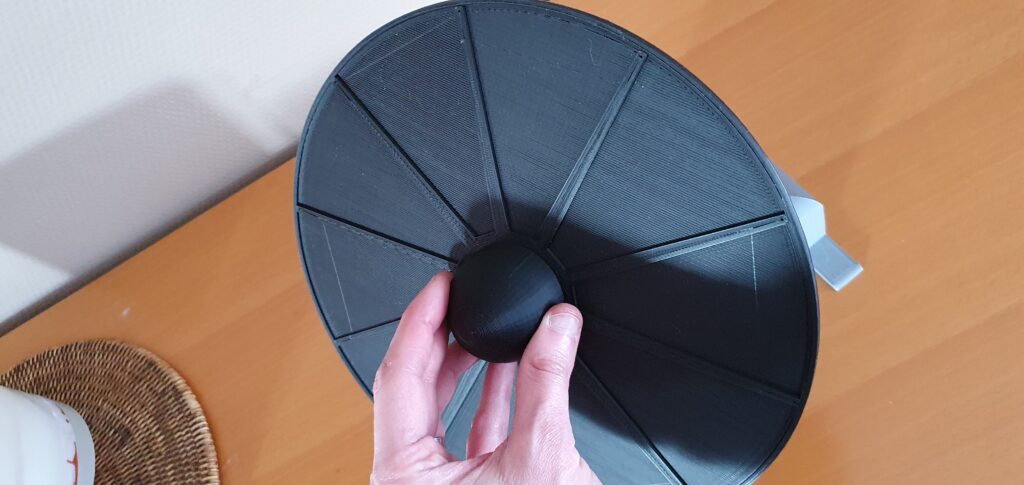

Voici une galerie d’images pour la présentation du modèle.

Accès aux fichiers

Je vous donne libre accès aux documents que j’ai créés :

  • Le fichier STL que vous pouvez utiliser tel quel pour réaliser votre impression.
  • Le document en version au format F3D qui vous permet de modifier l’objet avec le logiciel fusion 360.
  • Je vous donne accès à une vue 3D interactive pour mieux observer l’objet.
  • Mon album rassemblant les photos et vidéos lors de l’impression.

Données d’impression

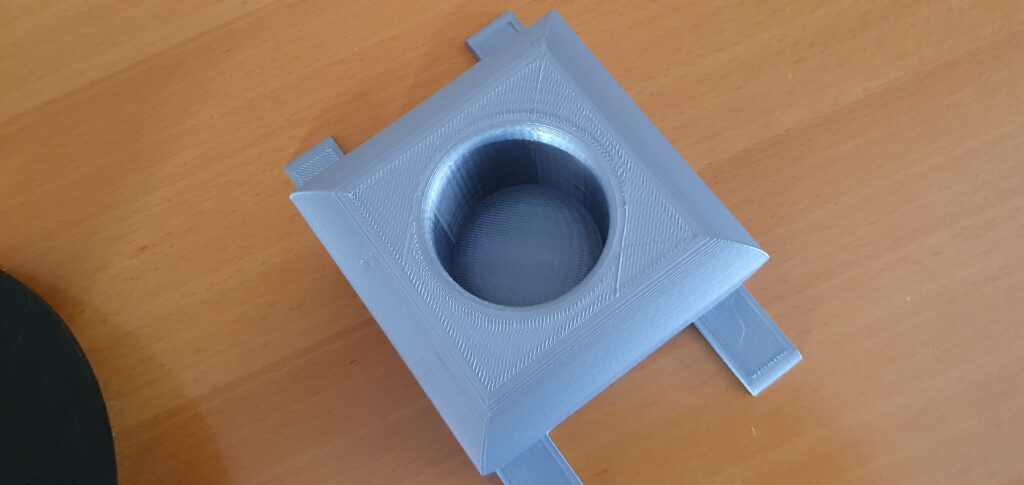

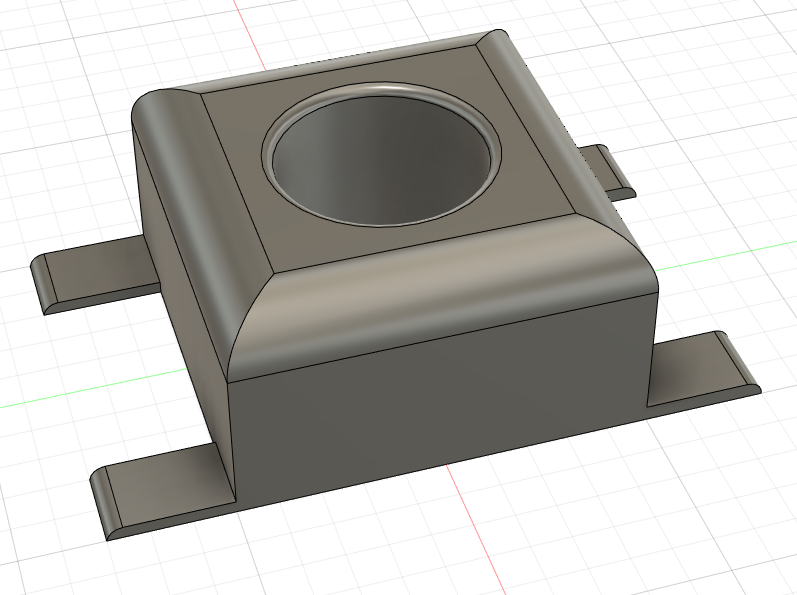

Pour le support

  • Durée d’impression : 07h12
  • Longueur de filament : 37,7 mètres
  • Matériau : PLA
  • Coût de la pièce : 2,55 €

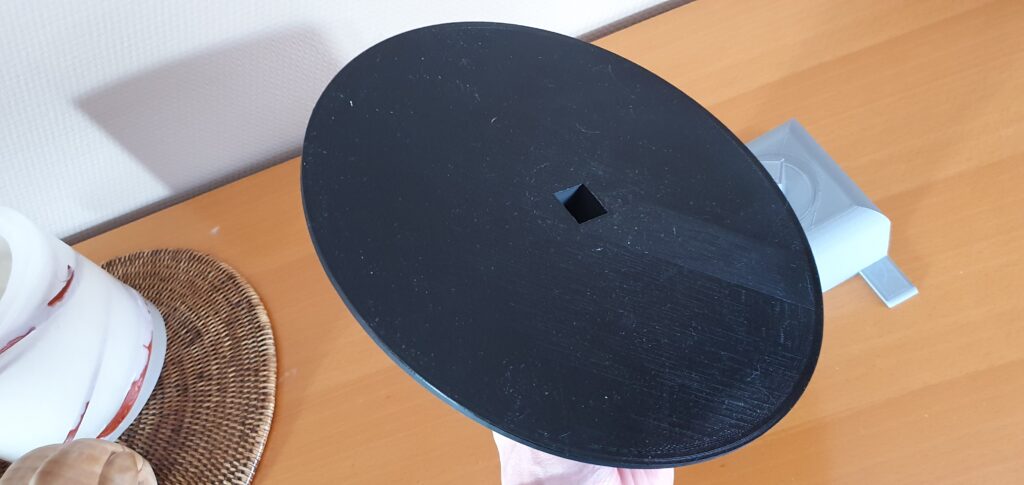

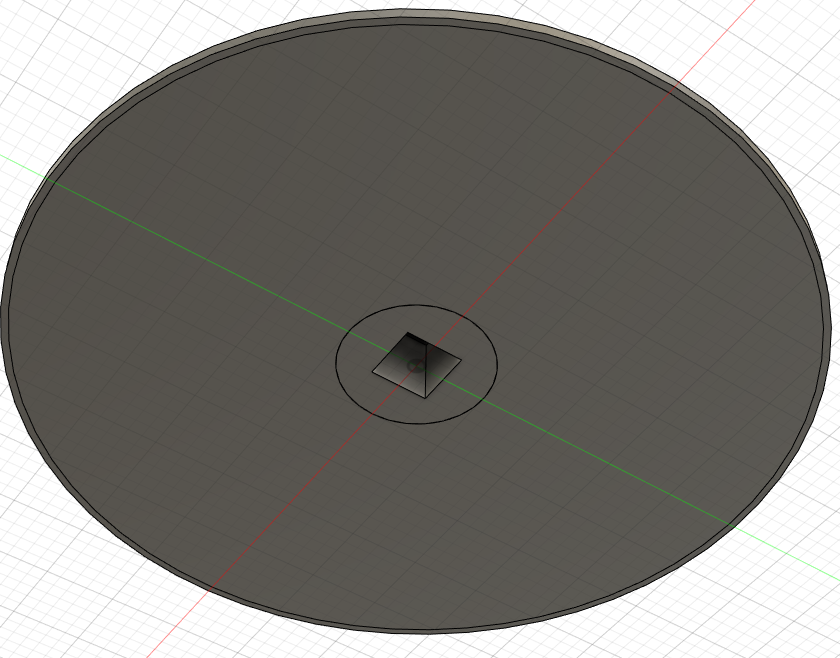

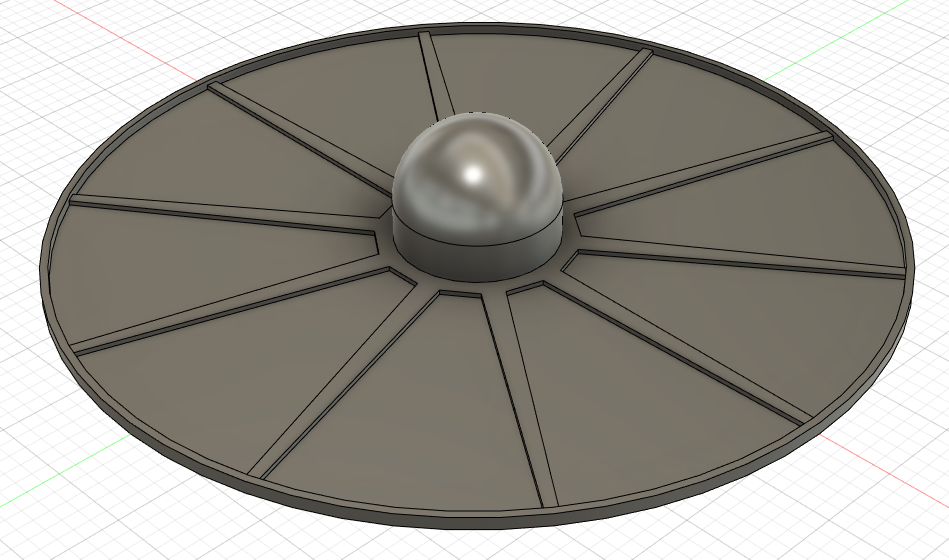

Pour le disque

  • Durée d’impression : 06h06
  • Longueur de filament : 28,4 mètres
  • Matériau : PLA
  • Coût de la pièce : 1,92 €

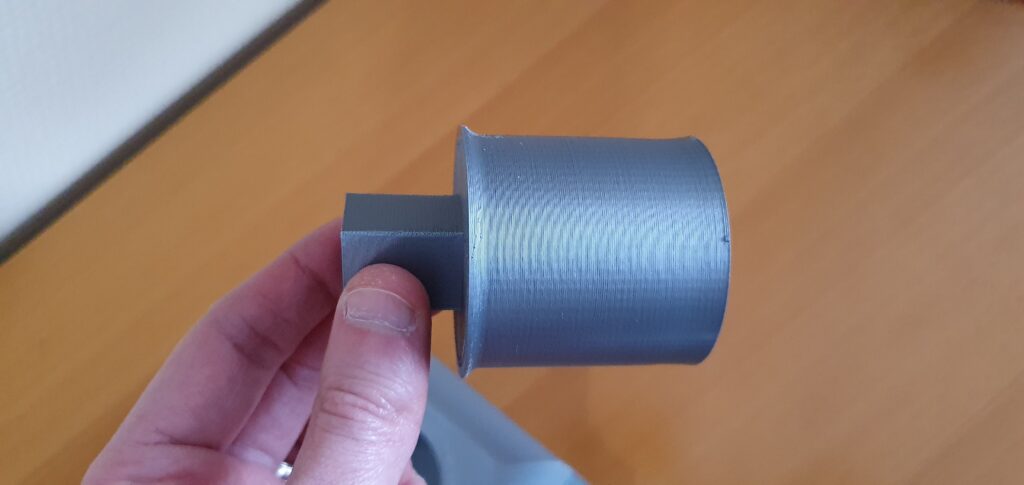

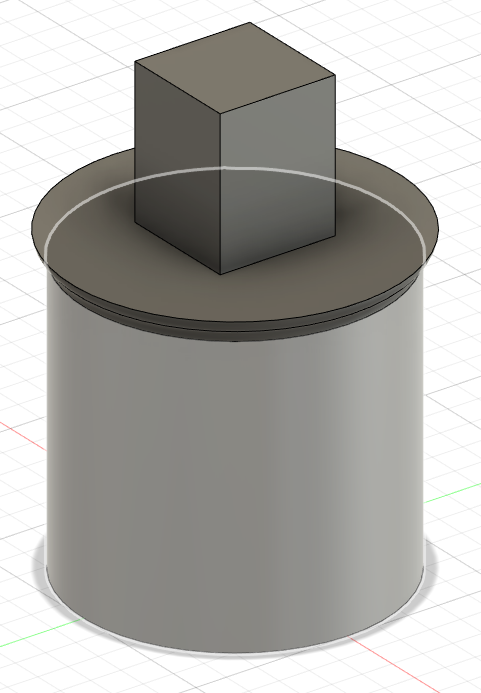

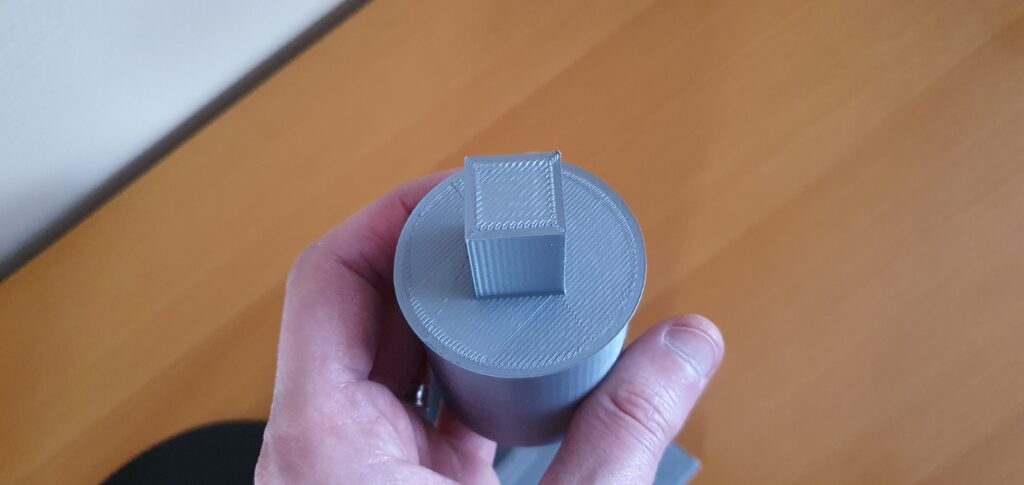

Pour l’axe

  • Durée d’impression : 02h08
  • Longueur de filament : 9,3 mètres
  • Matériau : PLA
  • Coût de la pièce : 0,64 €

Les données ci-dessus sont issues du profil personnalisé que j’ai mis en place pour mon imprimante 3D : une Artillery Sidewinder x1.

Licence Creative Commons
Cette page et les fichiers présents sont mis à disposition selon les termes de la Licence Creative Commons Attribution – Pas d’Utilisation Commerciale – Partage dans les Mêmes Conditions 4.0 International.
