Support stopmotion pour GoPro Hero 8

La GoPro peut servir à la réalisation d’une animation stop motion : des photographies assemblées en vidéo pour constituer un petit film. La création d’animations en stop motion peut être très utile à l’école primaire.

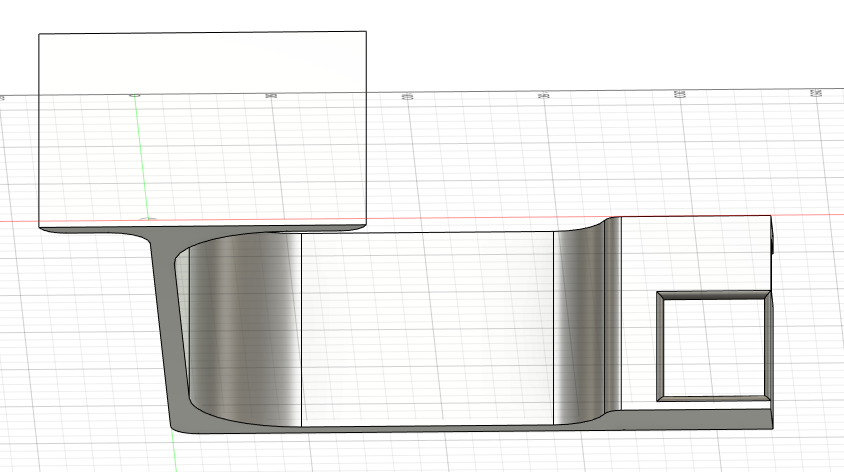

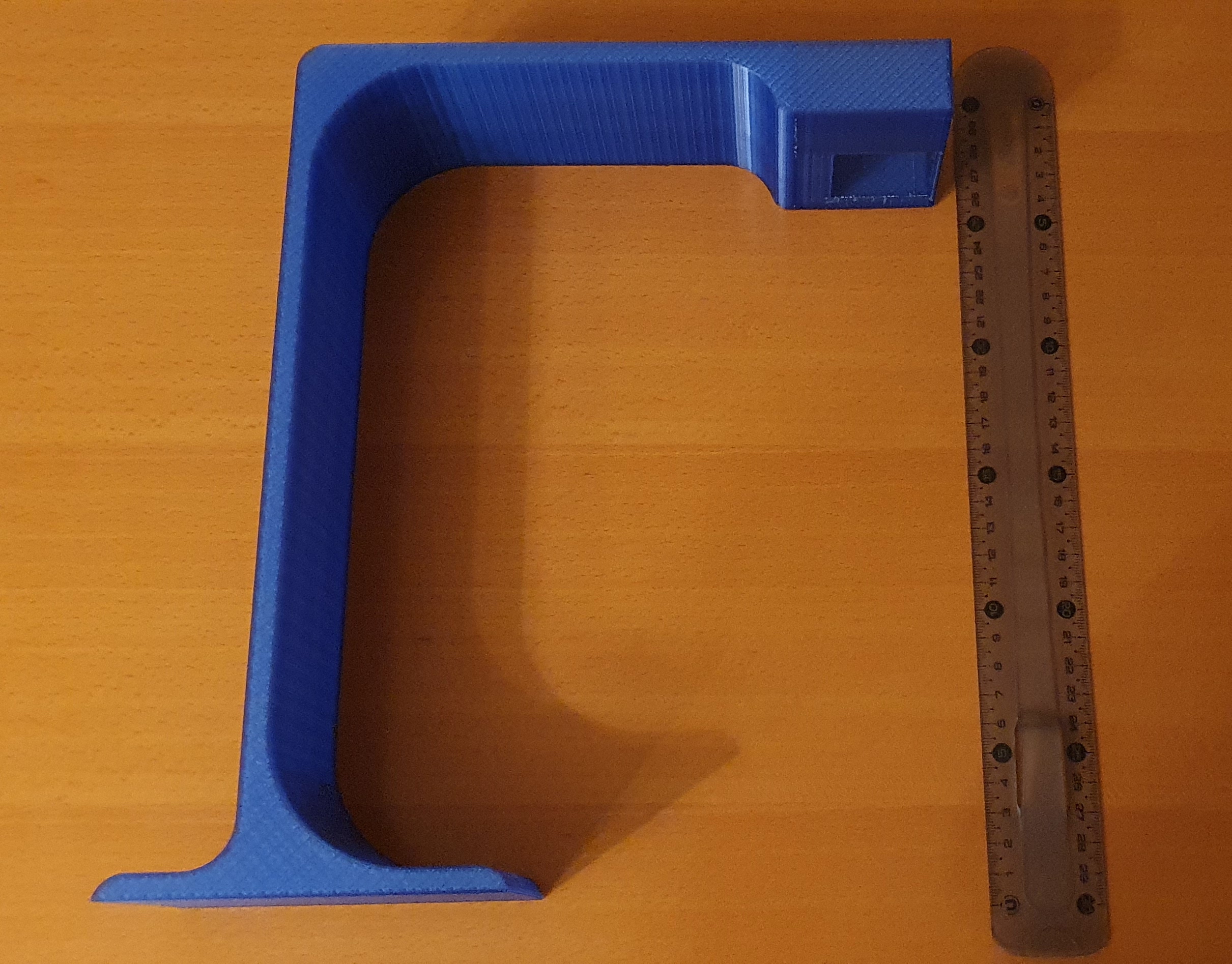

J’ai réalisé un support qui permet de disposer la caméra en hauteur de façon horizontale et parallèle au support. La distance est prévue pour capturer un support de dimension A3.

  • Durée d’impression : 16h43
  • Longueur de filament : 83,8 mètres
  • Matériau : PLA
  • Coût de la pièce : 5,04 €

Les données ci-dessus sont issues du profil personnalisé que j’ai mis en place pour mon imprimante 3D : une Artillery Sidewinder x1.

Accès aux fichiers

Je vous donne libre accès aux documents que j’ai créés :

  • Le fichier STL que vous pouvez utiliser tel quel pour réaliser votre impression.
  • Le document en version au format F3D qui vous permet de modifier l’objet avec le logiciel fusion 360.

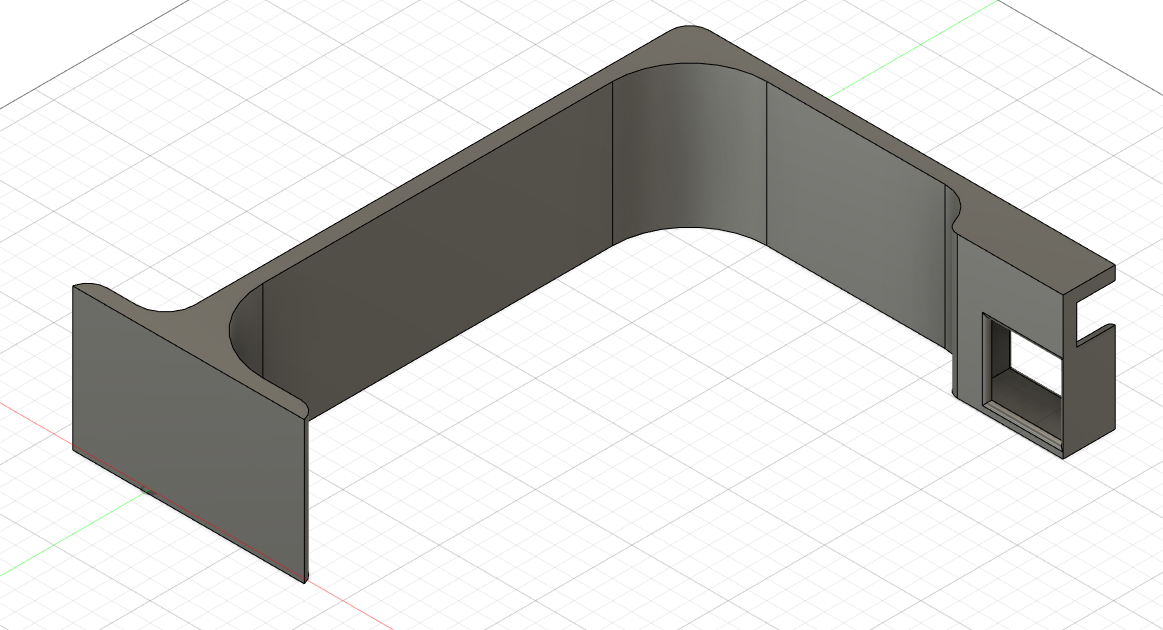

  • Je vous donne accès à une vue 3D interactive pour mieux observer l’objet.
  • Mon album rassemblant les photos et vidéos lors de l’impression.

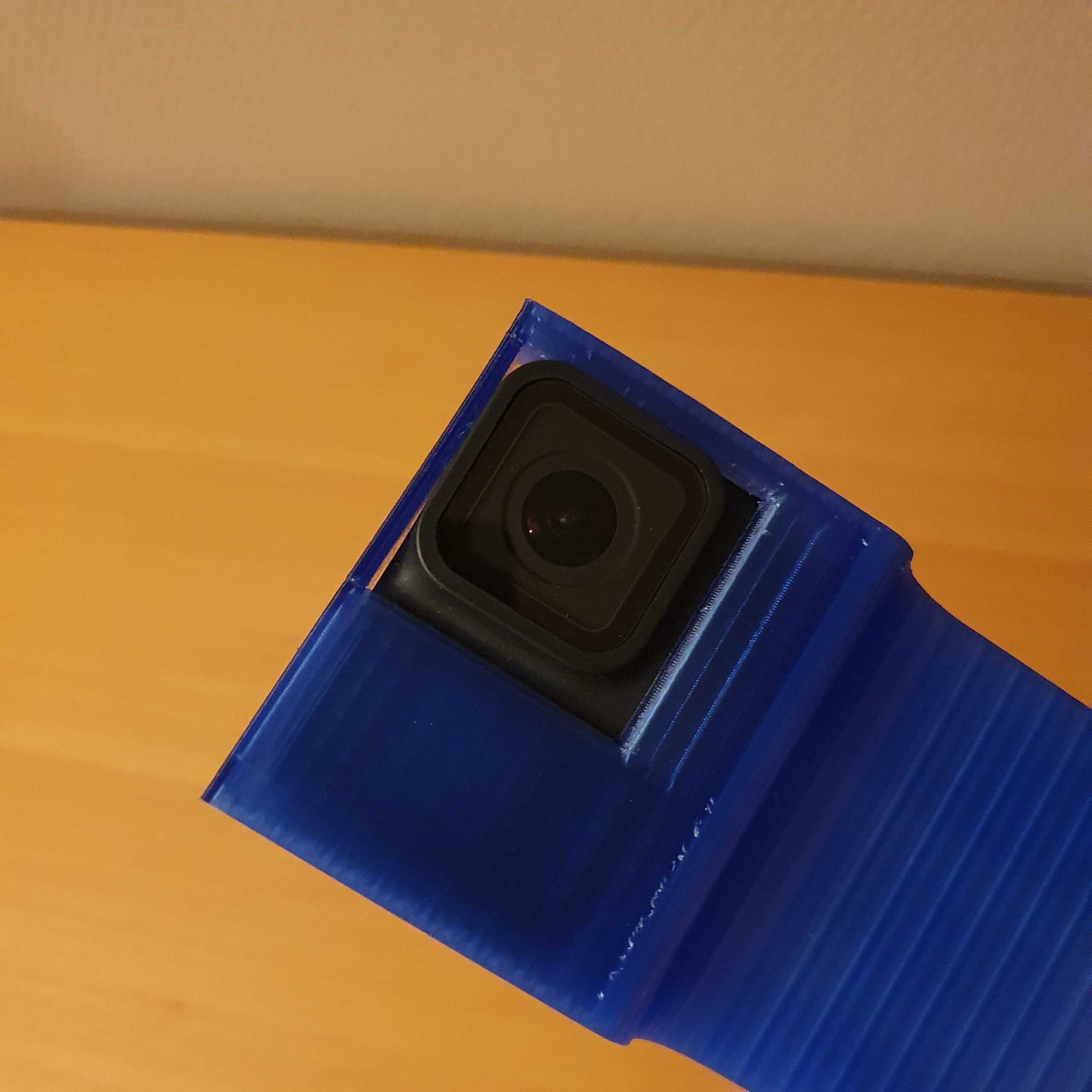

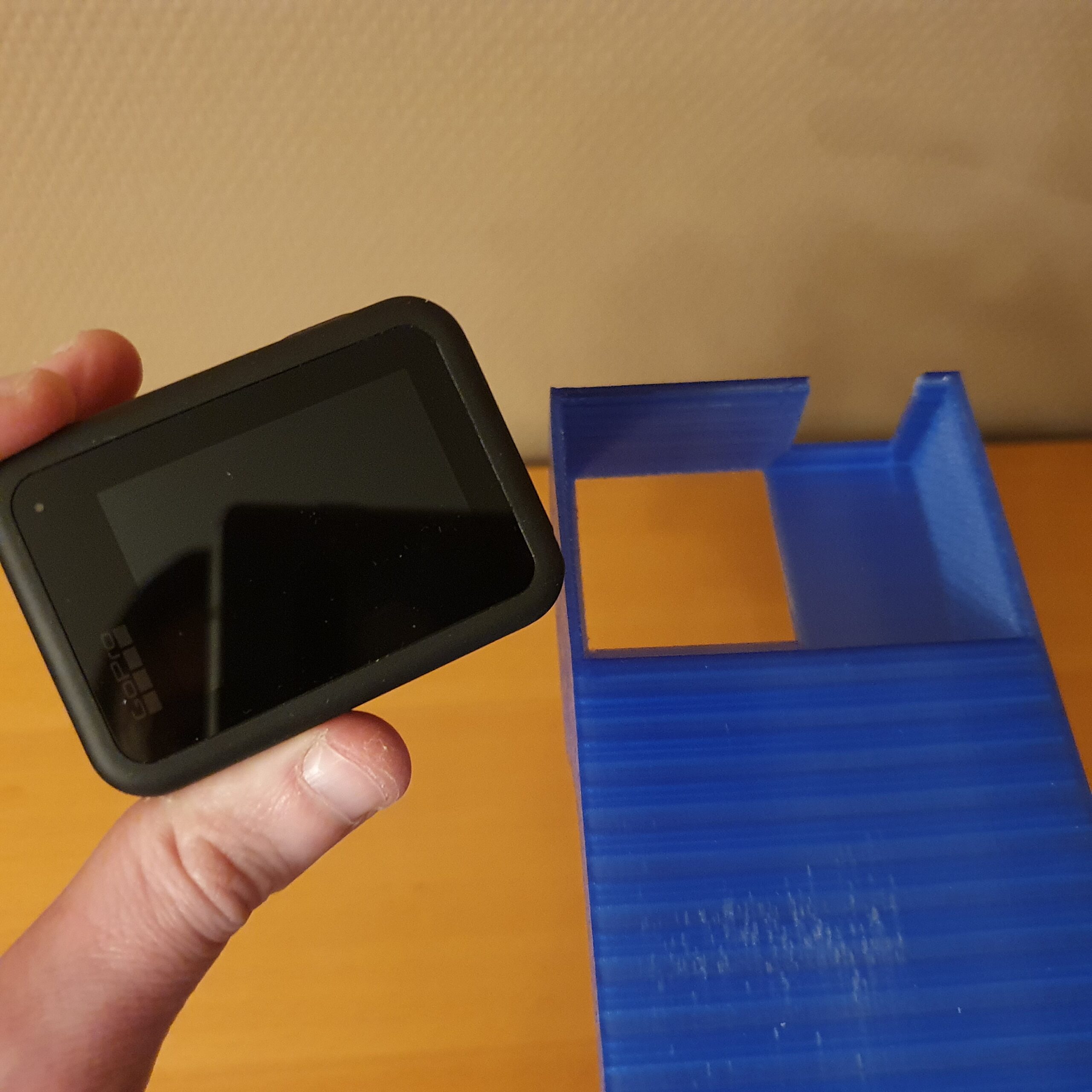

La caméra s’insère dans le support. Le support est expressément trop large de manière à ne pas abimer la caméra lors de l’insertion. J’ai créé une cale qui se place derrière la caméra et assure le maintien de la caméra dans le support.

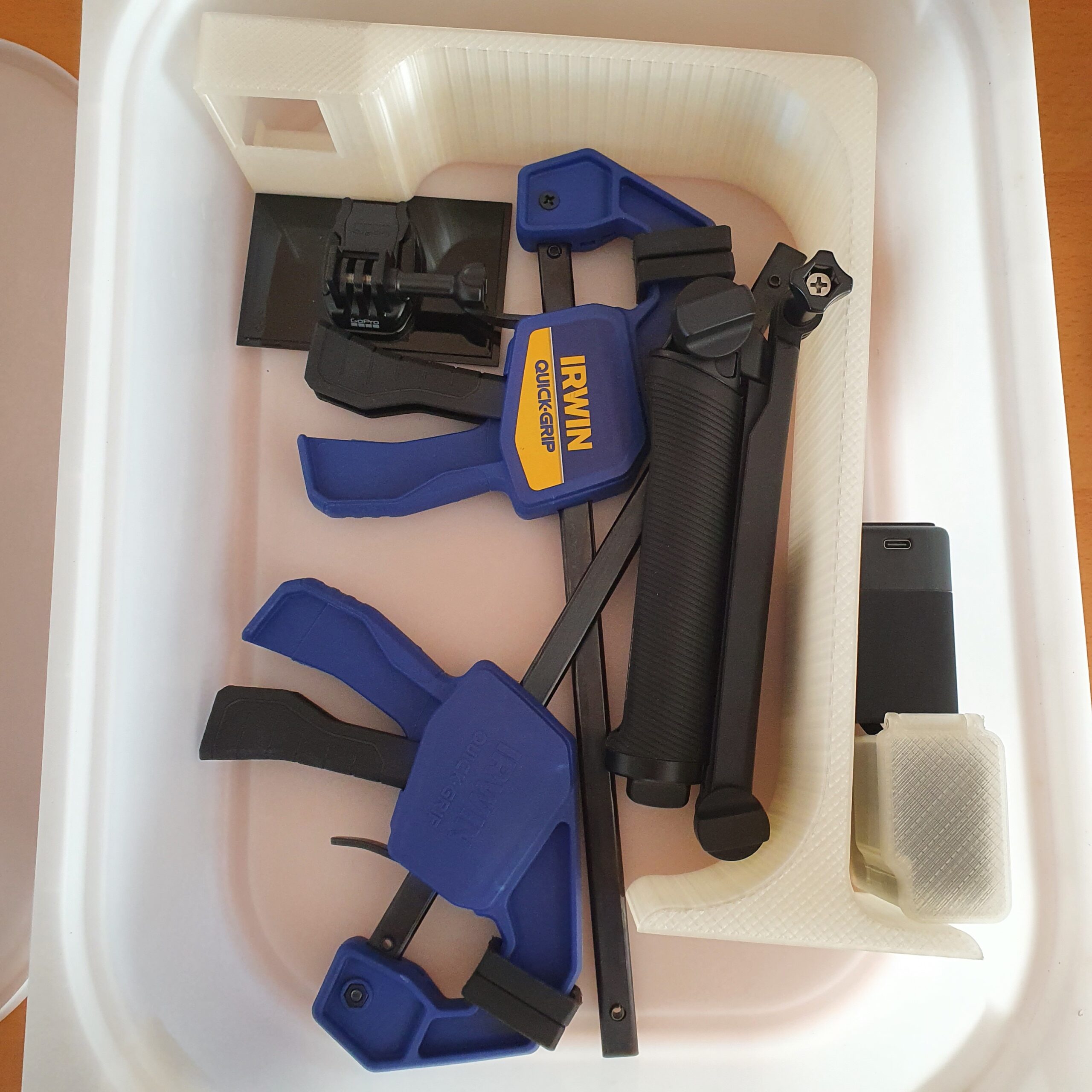

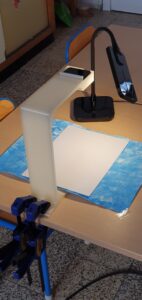

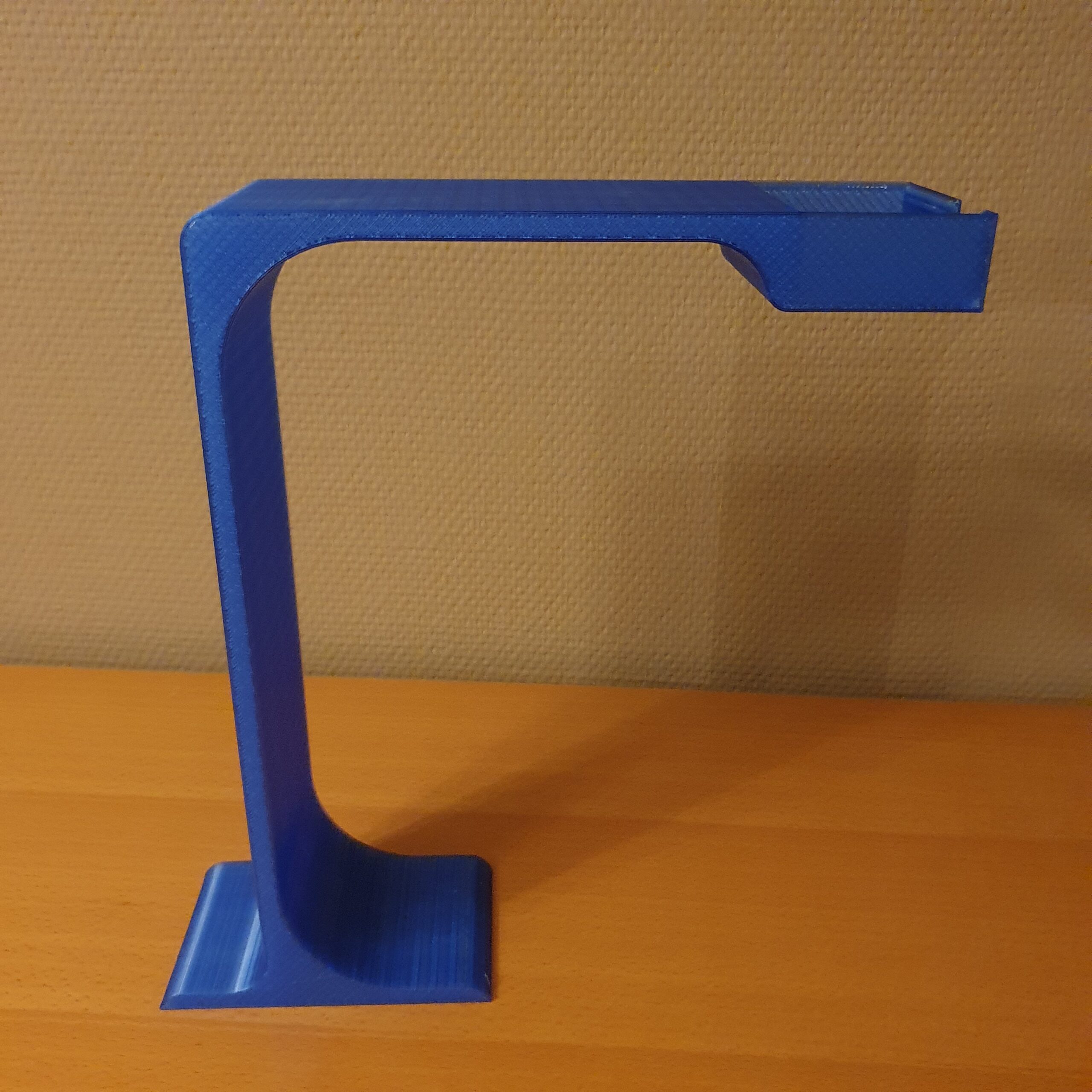

Vide, le support tient tout seul. Avec la caméra, il faut accrocher le support. Pour cela, j’ai laissé un déport qui permet de fixer un serre-joint et donc d’assurer la stabilité du dispositif.

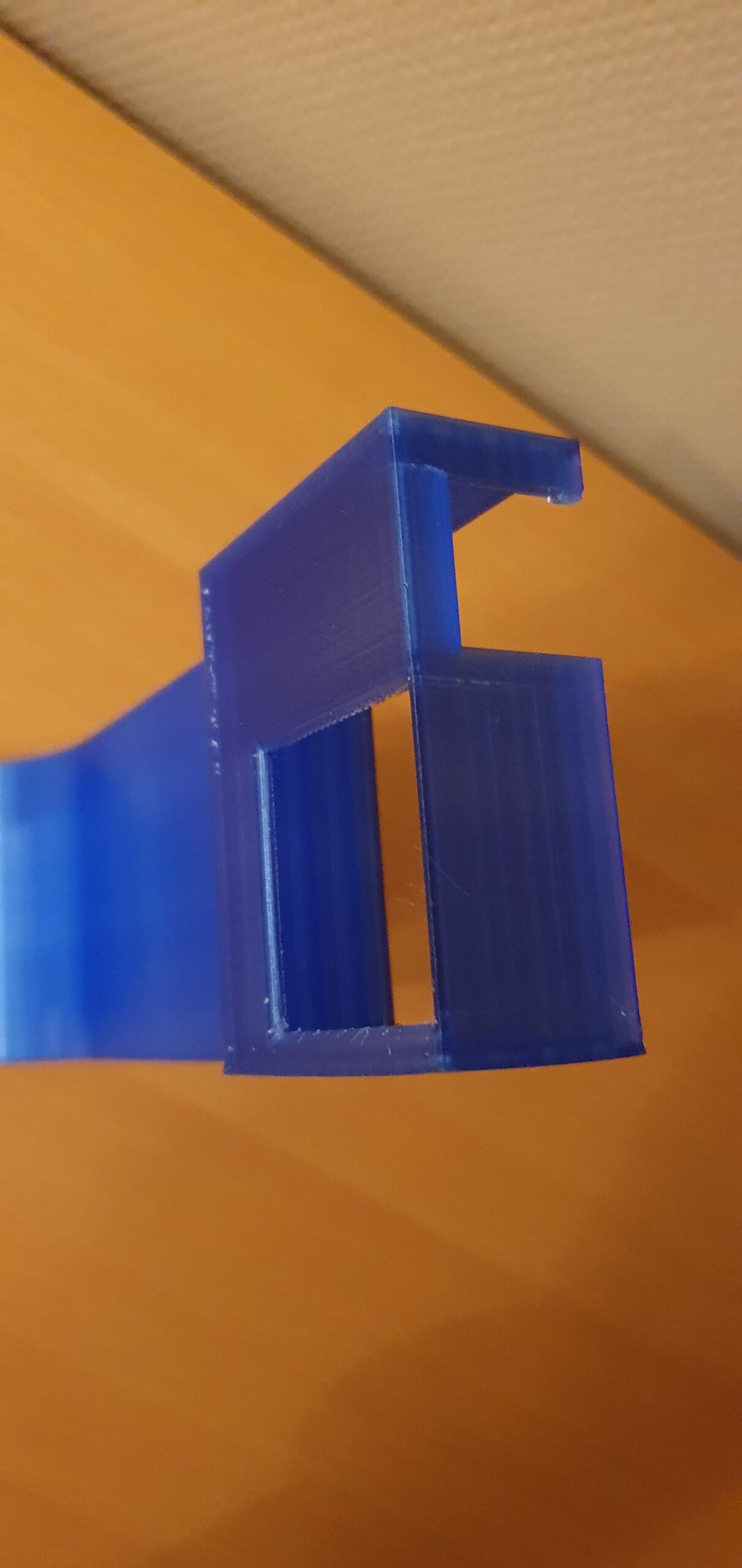

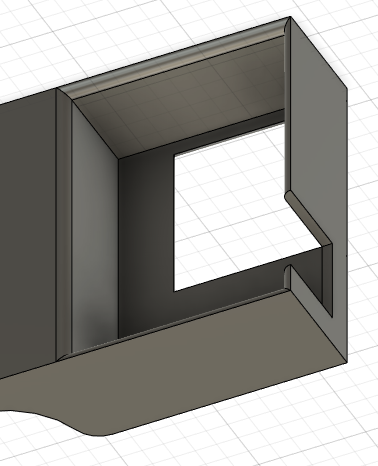

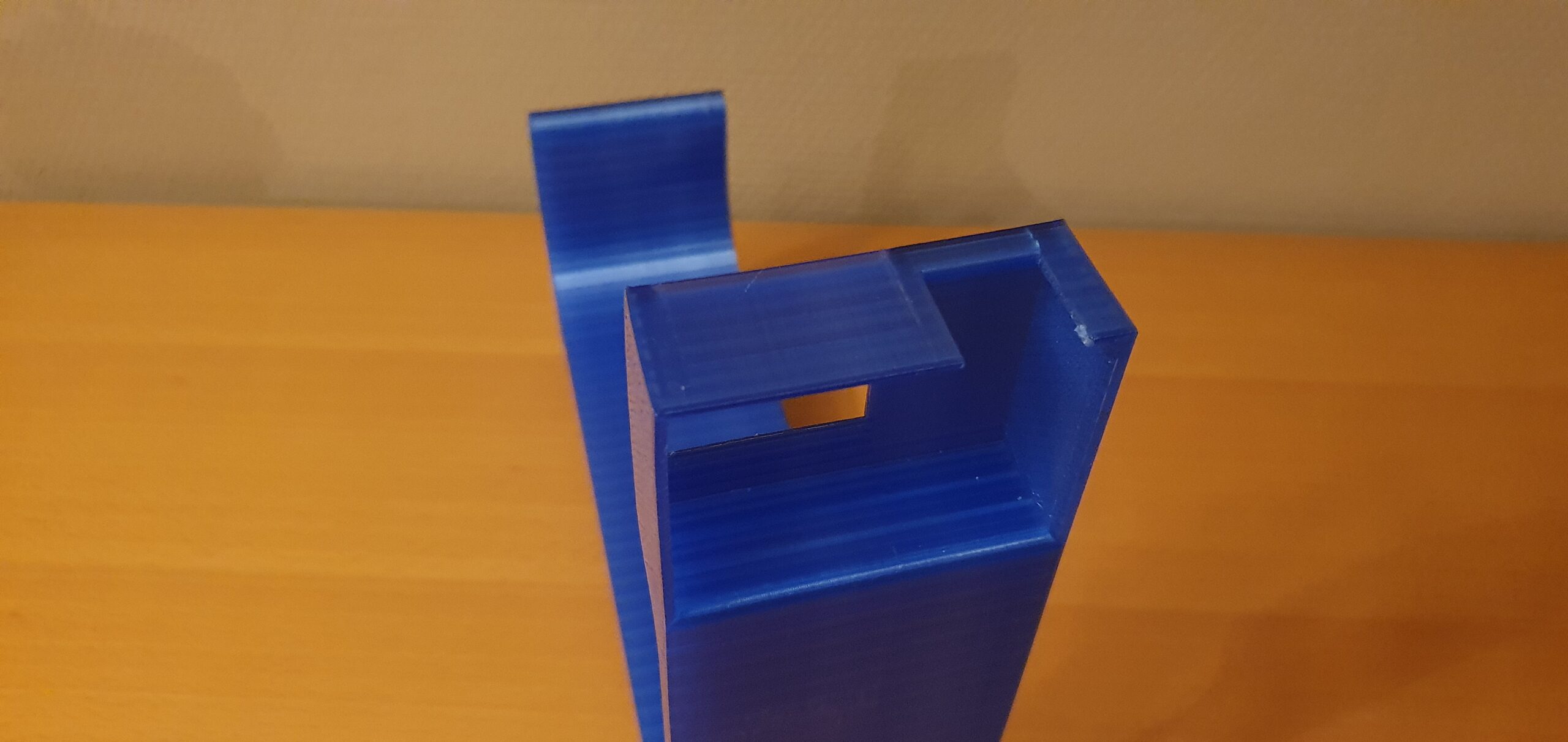

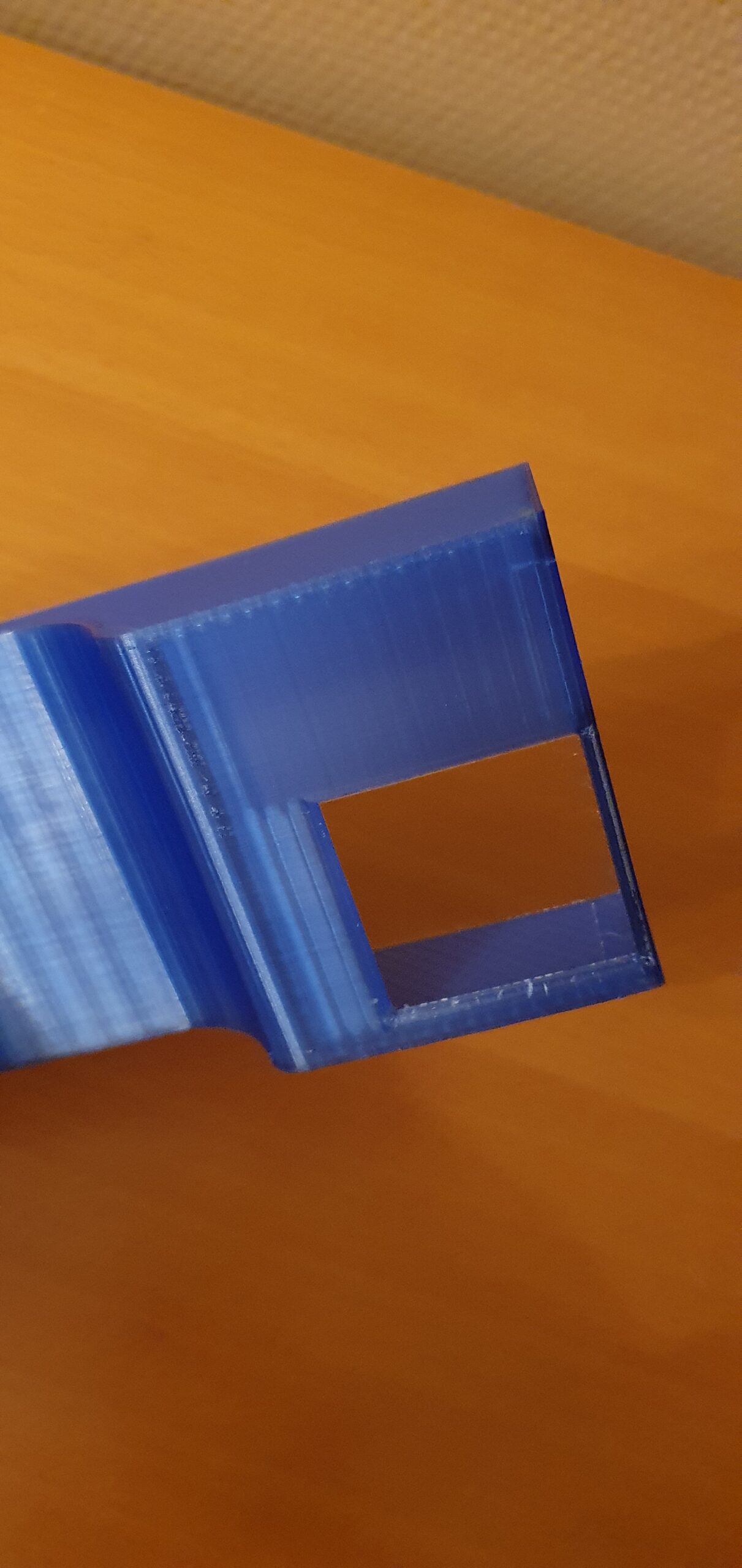

La partie prévue pour la caméra permet de la coincer efficacement. Un espace est prévu pour accéder facilement au déclencheur. La zone inférieure est parfaitement adaptée aux dimensions du capteur.

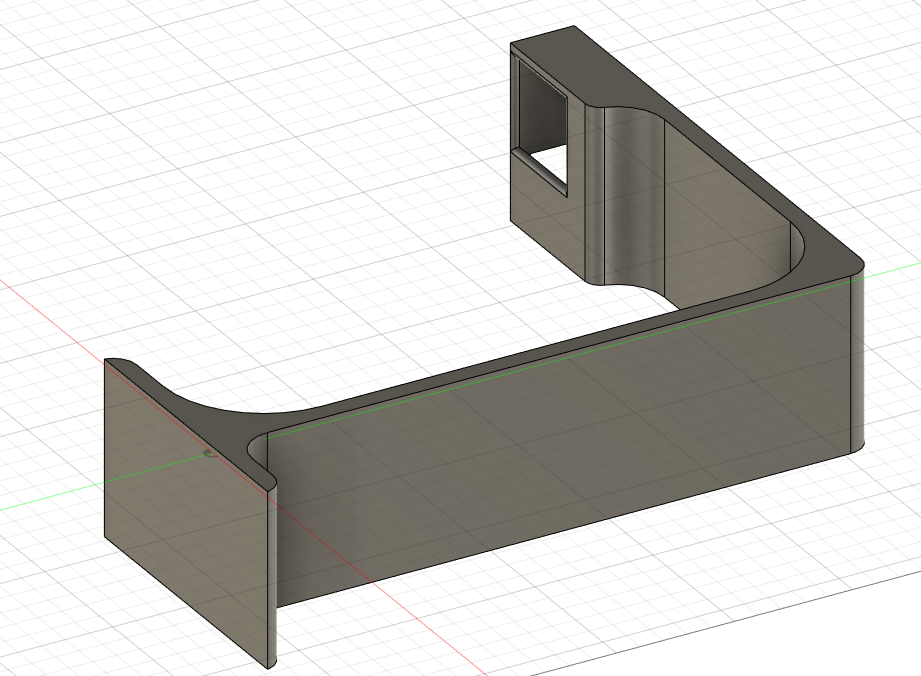

Le socle permet de stabiliser le dispositif en utilisant des serre-joints supplémentaires sur la partie arrière.
